基板式電源供應器

基板式電源供應器 - AO1060 Series

輸入電壓:100~240VAC
額定輸出電壓: +12V、+24V、+28V、+48V
額定輸出功率: 45~60W

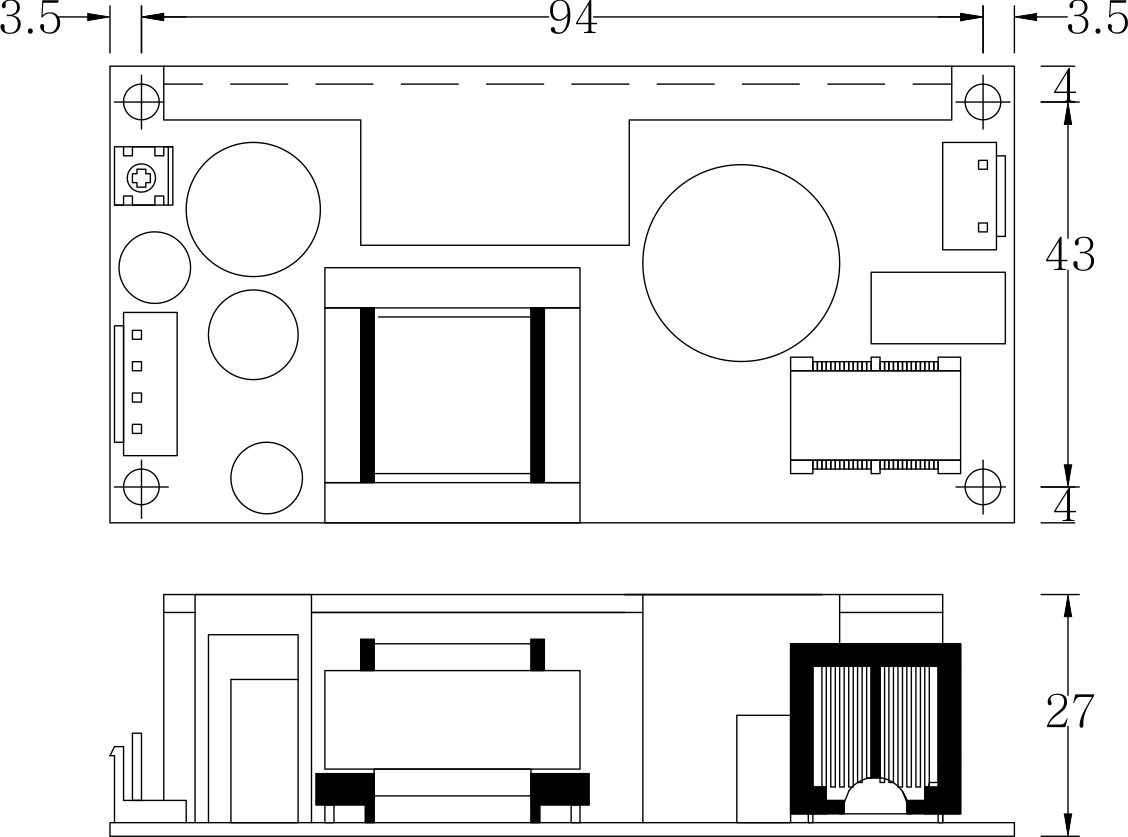

產品尺寸:101(L)x51(W)x30.5(H)mm

型號 : AO1060F Series

數量 :

高功率密度設計,全範圍交流輸入,高可靠度,高效率,符合EN61000-3-2規範。
具1 ~ 4組輸出輸出功率範圍 20W ~ 300W 並陸續開發新產品。
為了減少對環境的影響,所有型號皆符合 RoHS 規範。

DATASHEET:

INPUT
Input voltage:100~240VAC/120~370VDC
Input frequency:47~63Hz
Inrush current:22A/115VAC
(Cold start) 44A/230VAC

OUTPUT
Hold-up time (Full load@230VAC):25mS Min.
Over voltage protection:Autorecovery
Overload protection:Power limited
Short circuit protection:Autorecovery
Reverse polarity protection: Autorecovery
Over temperature protection: Power limited

Model

O/P Voltage Adjustment

Loading

Ripple Noise

Efficiency

Over Voltage Protection

Min.

Rated

Peak

AO1060-12F

+12VDC±10%

0A

5.0A

5.0A

100mVp-p

78%

20 VDC Max.

AO1060-24F

+24VDC±10%

0A

2.5A

2.5A

150mVp-p

80%

30 VDC Max.

AO1060-28F

+28VDC±10%

0A

2.1A

2.1A

200mVp-p

80%

37 VDC Max.

AO1060-48F

+48VDC±10%

0A

1.2A

1.2A

250mVp-p

80%

60 VDC Max.

產品特性
創新設計之工業級基板式電源供應器
空氣自然對流散熱
電壓過高保護
電流過載保護
短路保護
選擇性警示訊號(乾接點)/備援功能
高電力密度
高可靠性
體積小，效率高，價格低廉
符合RoHS/UL/CE標準
3年品質保固

操作環境
運作溫度:-40~50度
運作濕度:不凝結，5%-95%相對濕度

產品介紹

通用AC輸入範圍，高可靠性，高效率和符合EN61000- 3 - 2要求的高功率密度設計。
輸出功率從20W〜300W不等，渠道從一到四都有，持續開發新的型號。
為了減少對環境的影響，所有型號都符合RoHS法規。

U型電源供應器 60瓦,單輸出

型號 : AU1060A Series

基板式電源供應器 - AO1060 Series

型號 : AO2060C1F Series

Model	O/P Voltage Adjustment	Loading			Ripple Noise	Efficiency	Over Voltage Protection
Model	O/P Voltage Adjustment	Min.	Rated	Peak	Ripple Noise	Efficiency	Over Voltage Protection
AO1060-12F	+12VDC±10%	0A	5.0A	5.0A	100mVp-p	78%	20 VDC Max.
AO1060-24F	+24VDC±10%	0A	2.5A	2.5A	150mVp-p	80%	30 VDC Max.
AO1060-28F	+28VDC±10%	0A	2.1A	2.1A	200mVp-p	80%	37 VDC Max.
AO1060-48F	+48VDC±10%	0A	1.2A	1.2A	250mVp-p	80%	60 VDC Max.
